Універсальний цифровий мультиметр Digital DT-830B

Мультиметр — це один із недорогих вимірювальних приладів, яким користуються як професіонали, так і прихильники домашнього проведення. Без нього будь-який електрик почувається, як без рук. Раніше для вимірювання напруги, струму, опору потрібно було три різні інструменти. Зараз усе це можна заміряти за допомогою одного універсального девайса. Користуватися цифровим мультиметром дуже легко.

Основні два правила, які потрібно запам'ятати:

• ⚡куди правильно під'єднувати вимірювальні щупи
• ⚡в яке положення встановлювати перемикач для вимірювань різних величин

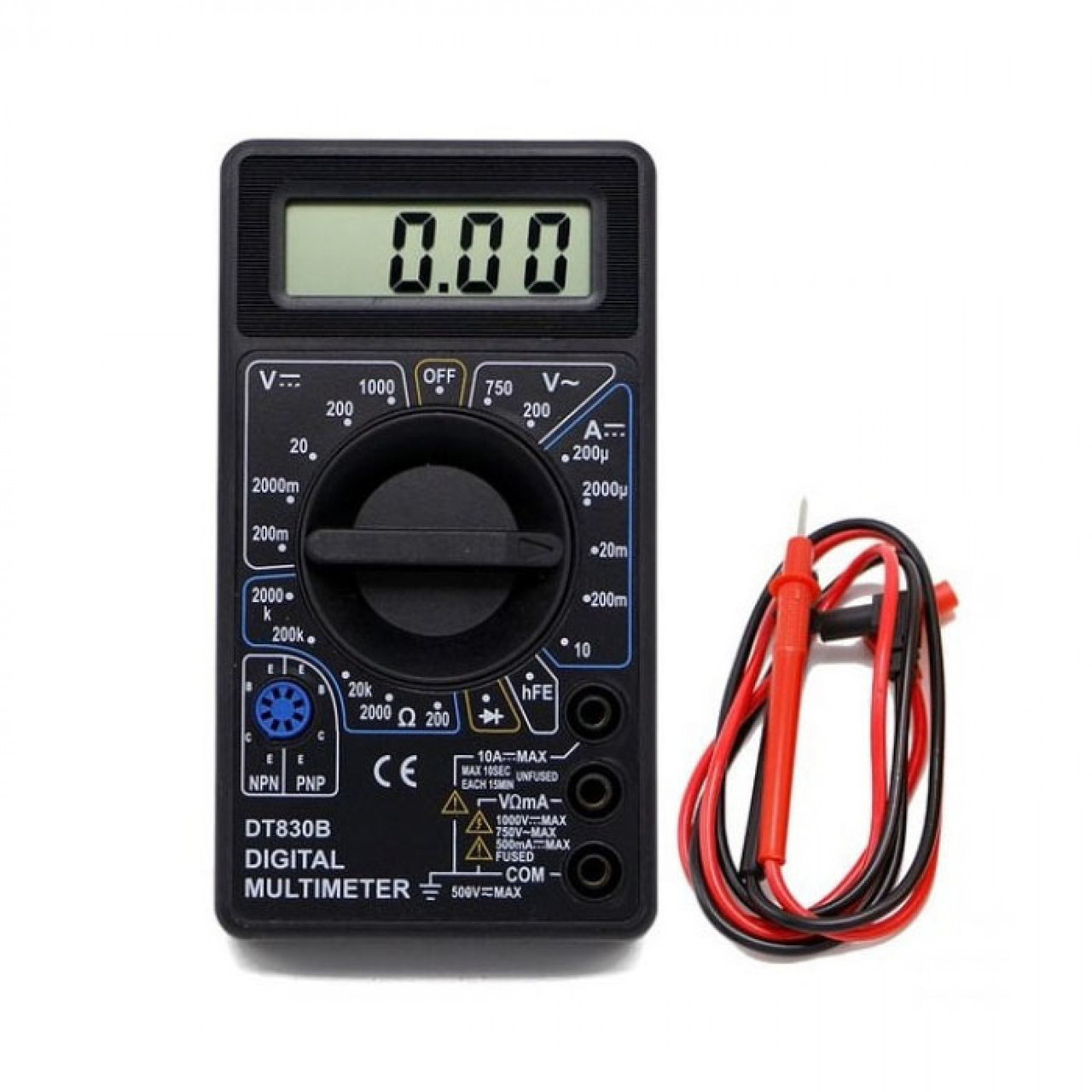

Мультиметр зовнішній вигляд і роз'єми

На фронтальній частині тестера всі написи виготовлені англійською мовою, та ще з використанням абревіатури.

Що означають ці написи:

• OFF — прилад вимкнений (щоб батарейки приладу не розрядилися, встановлюйте перемикач у це положення після вимірювань)
• ACV — вимірювання змінного U
• DCV — вимірювання постійного U
• DCA — вимірювання постійного струму
• Ω — замір опору
• hFE — вимір характеристик транзисторів
• значок діода — продзвінка або перевірка діодів

Живиться від батарейки типу крона. До речі, за роз'ємом для під'єднання крони можна непрямо судити про те, зібраний тестер у заводських умовах або десь у китайських «кооперативах». У разі якісного збирання, приєднання відбувається через спеціальні роз'єми, призначені для крони. У менш якісних варіантах використовуються звичайні пружинки.

Мультиметр має кілька роз'ємів для під'єднання щупів і всього два щупи. Тому важливо правильно під'єднувати щупи для вимірювання певних величин, інакше можна легко спалювати прилад.

Щупи зазвичай різного кольору — червоного та чорного. Щуп чорного кольору під'єднують до роз'єму з написом COM (у перекладі — «спілкування»). Червоний щуп у два інші роз'єми. Роз'єм 10ADC застосовується, коли необхідно заміряти силу струму від 200 мА до 10 А. Роз'єм VΩmA використовується для всіх інших вимірювань — напруги, струму до 200 мА, опору, продзвінки.

Основне нарекання викликають саме заводські щупи, що йдуть у комплекті з приладом. Майже кожен другий володар мультиметра рекомендує їх замінити на якісніші. Правда, водночас вартість їх може бути порівнянна із вартістю самого тестера. У крайньому разі їх можна вдосконалити через посилення в місцях вигину дротів і ізоляції наконечників щупів.

Основні операції з мультиметром

Замір напруги

Як використовувати цифровий мультиметр для замірів напруги? Для цього ставите перемикач на мультиметрі у відповідне положення. Якщо ця напруга в розетці будинку (змінна напруга), то перещеплюєте перемикач у положення ACV. Щупи вставляєте в роз'єми COM і VΩmA.

Насамперед перевіряйте правильність під'єднання роз'ємів. Якщо один із них неправильно буде встановлений у контакт 10ADC — у разі вимірювання напруги виникне коротке замикання.

Починайте вимірювання з максимального значення на приладі — 750V. Полярність щупів водночас абсолютно не відіграє жодної ролі. Не потрібно щупом чорного кольору обов'язково торкатися нуля, а червоним — фази. Якщо на екрані висвітлиться значення набагато менше, а перед ним буде стояти цифра «0», це означає, що для точнішого вимірювання можна перемкнутися в інший режим, з меншим шкалою рівня напруги, яку дає змогу вимірювати ваш мультиметр.

Під час вимірювання постійної напруги (наприклад, електропроводи в машині) перемикаєтеся в режим DCV.

І також починаєте заміри з найбільшої шкали, поступово знижуючи ступінь вимірювання. Для вимірювань напруги під'єднувати щупи потрібно паралельно вимірюваного ланцюга, водночас пальцями тримайтеся тільки ізольованої частини щупа, щоб самому не потрапити під напругу. Якщо на дисплеї висвітилося значення напруги зі знаком «мінус», це означає, що Ви переплутали полярність.

УВАГА: у разі замірювання напруги обов'язково перевіряйте, що шкала мультиметра виставлена правильно. Якщо почати вимірювати напругу за ввімкненого положення перемикача DCA, тобто на замірянню струму, то легко можна створити коротке замикання безпосередньо в руках!

Деякі досвідчені електрики радять у разі вимірювання напруги в розетці, обидва щупи тримати в одній руці. У разі поганої ізоляції щупів та їхнього пробого це дасть змогу убезпечити певною мірою себе від ураження ел. струмом.

Мультиметр працює на батарейці (використовується крона на 9 вольтів). Якщо батарейка починає сідати, мультиметр починаєхітно варити. У розетці замість 220 В може здатися все 300 або 100 вольтів. Тому, якщо показання приладу вас починають сильно дивувати, насамперед перевірте живлення. Косвяченою ознакою розряджання батареї можуть слугувати хаотичні зміни показань на дисплеї, навіть коли щупи не під'єднані до вимірюваного об'єкта.

//youtu.be/RKR1Ik7IcbM

Замер тока

Приладом можна заміряти тільки силу постійного струму. Перемикач має бути в положенні — DCA.

Будьте уважні! Під час вимірювання струму, якщо Ви не знаєте, приблизно в яких межах буде сила струму, краще почати вимірювання, вставивши щуп у роз'єм 10ADC, інакше заміряючи струм понад 200 мА на роз'ємі VΩmA, можна легкосортувати внутрішній запобіжник.

Тут щупи, на відміну від вимірювань напруги, потрібно під'єднувати послідовно до ланцюга з вимірюваним об'єктом. Тобто вам доведеться розривати ланцюг і після цього в розряджений розрив під'єднати щупи. Робити це можна в будь-якому зручному місці (на початку, всередині, кінці ланцюга).

Щоб постійно не тримати руками щупи, можна використовувати для приєднання крокодильчики.

Знайте, що, якщо у разі вимірювання струму за правом поставити перемикач у режим ACV (замір напруги), то з приладом із великою ймовірністю нічого страшного не станеться. А ось якщо навпаки, то мультиметр вийде з ладу.

Замір опору

Для вимірювання опору перемикач ставить у положення — Ω.

Вибираєте потрібне значення опору або знову починаєте з найбільшого. Якщо Ви вимірюєте опір на якому той, хто працює, або дроті, рекомендується вимкнути з нього живлення (навіть від батарейки). Отже, дані вимірювань будуть точнішими. Якщо під час вимірювання на дисплеї у вас висвітилося значення «1, OL» — це означає, що прилад сигналізує про перевантаження й перемикач потрібно поставити в більший діапазон вимірів. Якщо ж висвічується «0» — то навпаки, зменште шкалу вимірювань.

У разі вимірювань опору не торкайтеся пальцями оголених частин щупів — це позначиться на точності вимірювань.

Продзвінка

Ще один режим роботи тестера яким часто користуються — це продзвінка.

Навіщо вона потрібна? Наприклад, щоб знайти обрив у ланцюзі або навпаки — впевнитися, що ланцюг не пошкоджений (перевірка цілісності запобіжника). Тут уже не важливий рівень опору, важливо зрозуміти, що з самим ланцюгом — ціла вона чи ні.

Потрібно зауважити, що звукового сигналу на DT830B немає.

В інших марок зазвичай сигнал лунає у разі опору ланцюга не більш ніж 80 Ом. Сам режим продзвінки відбувається за положення покажчика — перевірка діодів.

Продзвінкою також корисно перевіряти цілісність самих щупів, замикаючи їх один з одним. Оскільки у разі частого використання може статися їхнє пошкодження, особливо в місці входу дроту в трубку щупа. Обов'язково перед кожним вимірюванням переконайтеся, що немає напруги на тій ділянці, куди під'єднуватимете щупи для продзвони, інакше можете конфігурувати прилад або створити коротке замикання.

Техніка безпеки під час роботи з мультиметром

• ⚡не замірюєте у вологому приміщенні
• ⚡не перемикайте межі вимірювань у момент самих вимірювань
• ⚡не виміряйте напругу та силу струму, якщо їх величини більше тих, на які розрахований мультиметр
• ⚡використовуйте щупи з справною ізоляцією

Сподіваємося, цей матеріал допоміг вам ознайомитися з основними параметрами роботи мультиметра. І Ви зможете безпечно та продуктивно його використовувати під час ремонтних робіт.
